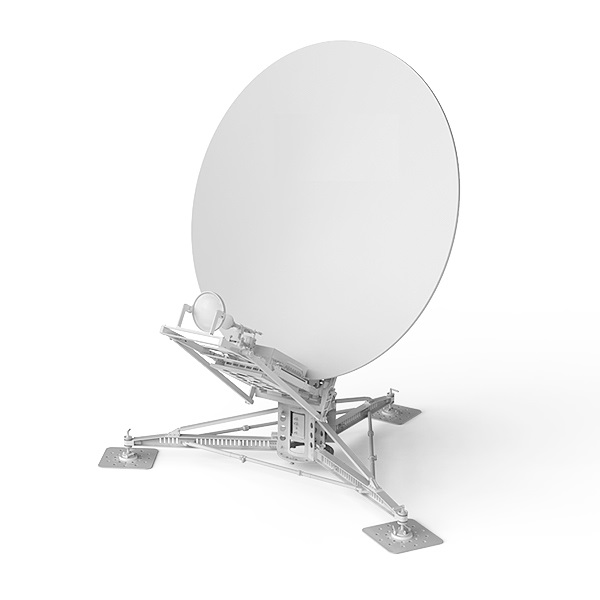

2.4米Ku双反自动可搬移天线
一、系统组成
1.天馈子系统：格里高利双偏置天线（反射面为碳纤维）、Ku频段波纹喇叭、OMT、滤波器等。
2.天线控制子系统：方位、俯仰、极化电机、ACU机箱等。
3.数字跟踪子系统：信标接收机、角度传感器、GPS、WiFi模块、ATPC控制板等
4.天线结构子系统：转台、支腿、背架、支臂、电动推杆等。
二、系统特点
1.天线主要采用碳纤维和铝合金材料，重要配合零件采用不锈钢材料，结构稳定，强度高，重量轻，有利于天线搬移使用。
2.双反射面天馈系统，保证了天线高增益、低旁瓣，带宽不小于20M。
3.天线系统配置GPS定位系统、位置检测系统、极化调整系统、伺服驱动系统、自动保护系统、高性能卫星信标接收系统、天线控制器、自能控制管理软件等设备。
4.特殊情形下，当GPS无法使用时，可以手动输入卫星经纬度，迅速完成对星操作。
5.提供电动、手动两种控制模式，方便各种环境的应急操作。
6.天线系统采用宽范围的AC220V进行供电，并可根据用户要求定制供电方式。
三、技术参数
产品名称 | 2.4米Ku双反自动可搬移天线 | 天馈形式 | 双反偏馈 |
产品型号 | FA-2400D-A | 等效口径 | 2.4m | 极化方式 | 线极化 |
天线频率 | 接收：10.95～12.75 GHz | 天线增益 | 接收: ≥47.2+20lg(f/12.50) dBi |
发射：13.75～14.50 GHz | 发射: ≥48.7+20lg(f/14.25) dBi |
端口隔离度 | 收发：≥ 85 dB（场放输入口） | 电压驻波比 | 接收：≤ 1.3 |
发收：≥ 40 dB（功放输出口） | 接收：≤ 1.3 |
交叉极化隔离度 | ≥ 35dB（轴向） | 第一旁瓣 | ≤ -14 dB |
接口形式 | 射频接口：WR75 | 功率容量 | ≤100 W |
中频接口：N-50K | 控制器类型 | 标准19英寸1U机箱 |
运动范围 | 方位 | ± 200 ° | 转速 | 方位 | 0.1°～3 °/s |
俯仰 | 10°～85° | 俯仰 | 0.1°～1 °/s |
极化 | ± 90° | 极化 | 0.1°～3 °/s |
对星精度 | ≤0.3dB（R.M.S） | 定位方式 | 自动定位，也可手动输入 |
使用温度 | -40°C～+60 °C | 操作风速 | ≤11m/s（压重） |
存储温度 | -50°C～+70 °C | 生存风速 | ≤18m/s（压重） |
湿度要求 | 不大于95%（20℃） | 防护等级 | IP65 |
供电 | 100～240 VAC，50Hz～60 Hz | 系统功耗 | ≤ 80 W(不含BUC、无风状态下) |
功放选用 | 推荐Mitic、Wavestream系列 | LNB选用 | 推荐Norsat HS1057B |
系统总重 | ≤230 Kg（不含BUC、ACU机箱、包装箱等附件） |
|
|
|
|
|
|
|
|
|
