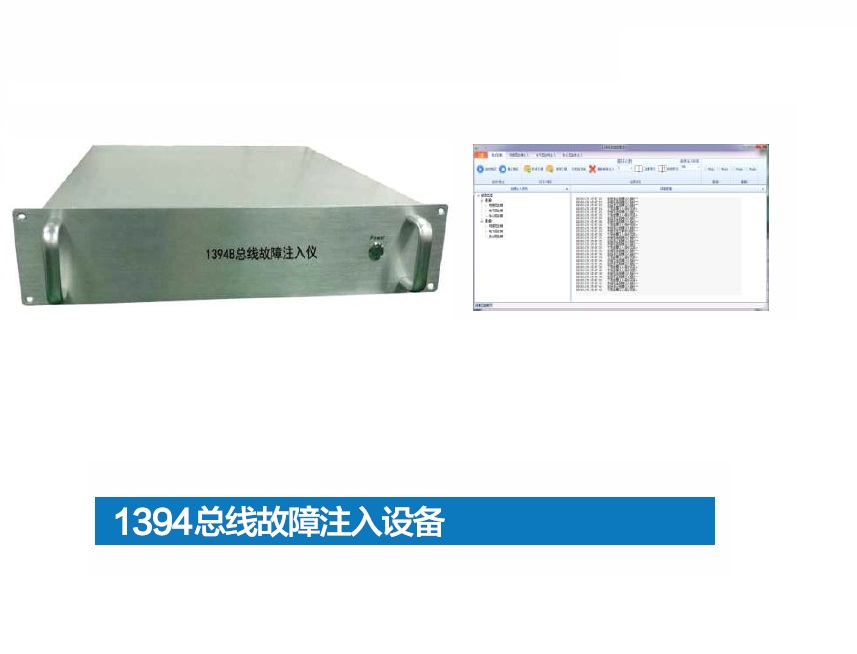

1394总线故障注入设备

主机接口

以太网

1394接口

2个节点4个Beta模式端口

运行环境

Windows XPAin7

工作温度

-20℃-50℃

功耗

小于10W

电源

+221V供电

功能特点

·支持100Mbps、200Mbps、400Mbps传输速率
·支持2路 1394B总线故障注入

物理层故障注入

·支持1394B正负信号线之间短路和断开故障
·支持1394B正负信号线分别对地短路故障
·支持1394B正负信号线对屏蔽线短路故障
·支持信号线并入电阻，电阳连续可设，范围为5Q~500Q，步进5Q
·支持正、负信号线对GND并入电容，电容连续可设，范围为10nf~1uf，步进为10nf

电气层故障注入

·支持共模信号拉偏:正负信号线同时拉偏，-5V~5V，步进0.1V
·支持差分正信号拉偏:正信号线拉偏，-5V~5V，步进0.1V
·支持差分负信号拉偏:负信号线拉偏，-5V~5V，步进0.1V

协议层故障注入

·1394B包头:数据长度故障;TAG标签故障;通道故障;事务代码故障;同步码故障;包头CRC故障
·ASM头故障:消息ID故障;节点ID故障;优先级故障;消息负载长度故障
·负载数据故障:状态字故障;心跳字故障;数据替换错误，同一时间支持3个数据字的替换
·STOF故障:STOF发送偏移替换;STOF接收偏移替换;STOF 数据泵偏移替换;垂直奇偶校验故障
·1394数据包CRC错误

·提供API接口，支持软件二次开发
·用户可通过可视化用户界面监视和控制测试过程

尺寸及重量

·标准19英寸上架机箱，重量小于8kg
