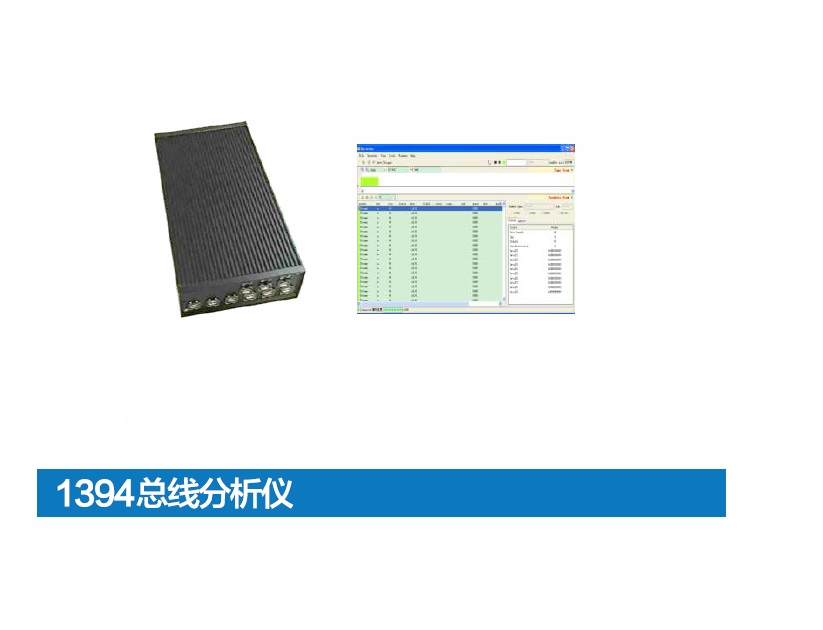

1394总线分析仪

主机接口

USB2.0

1394接口

3个Beta模式端口

开发环境

Windows XP

工作温度

-20℃-50℃

功耗

小于5W

电源

+28V 3A供电

功能特点

·支持查看实时的总线拓扑状态，并提供总线上各个节点的通信参数信息
·支持100Mbps、200Mbps、400Mbps传输速率
·接收消息完全采用硬件实现，并以图形化界面显示1394网络数据包
·捕获总线上的数据通信，并提供微秒级时间标志
·具有1394协议完全解码能力，具有1394基本协议解码以及消息数据解码
·具有监视功能，包括异步流包、STOF包、总线复位次数、数据包个数等分别计数统计
·数据包发送功能，可按照1394协议，实现异步流包和PHY包的自定义配置以及发送.
·支持消息过滤功能
·用户可通过可视化用户界面监控总线的信息

尺寸及重量

·尺寸:(210±0.2)mmx(120±0.2)mmx(40±0.2)mm;重量:(500±5%)g
