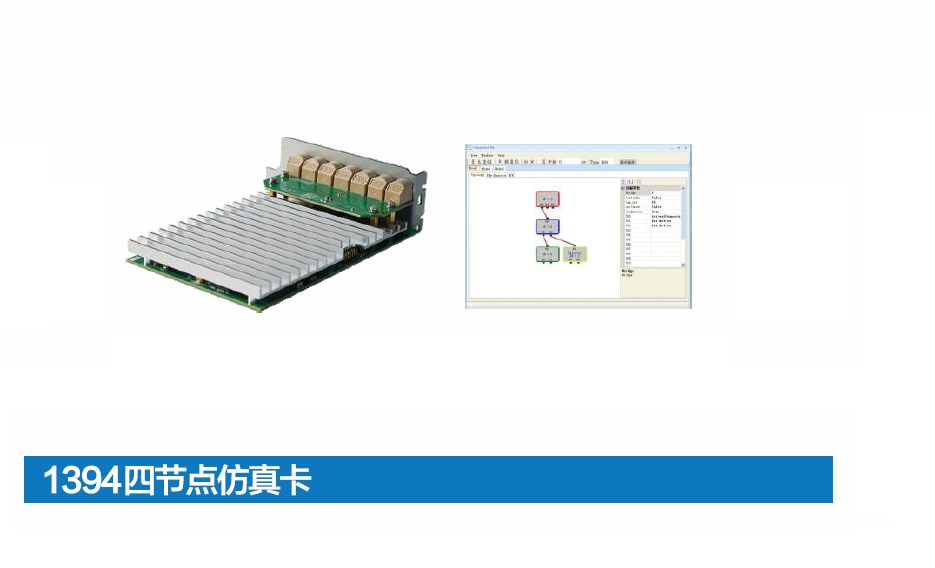

1394四节点仿真卡

主机接口

PCI/CPCI，33MHz/32bit

1394接口

CC/RN/BM一体化12个Beta模式端口

开发环境

Windows xPAin 7 、VxWork5.5、Labview

工作温度

-20℃~50℃

功耗

不大于10W

电源

+5V供电

功能特点

·支持1394网络通信，采用标准的SAE AS5643协议格式。支持S100B、S200B、S400B传输模式，且模式可配置
·支持发起总线复位以及复位风暴配置
·具备通信配置表软件加载功能
·支持节点端口禁止、使能操作
·支持点到点结构的互连和环网的拓扑结构，支持闭环网络自动断开
·具备CC/RN节点的发送、接收功能，总线根结点设置，环断开检测，节点功能停止/启动
·支持接收数据上报属性(消息编号，通道号，消息ID，消息偏移、消息CRC错误状态、消息VPC错误状态消息长度错误状态、消息速率)

支持故障注入功能

支持CC节点STOF错误注入(头CRC、数据CRC、数据VPC、错误周期)
支持异步流消息错误注入(头CRC、数据CRC、数据VPC)
支持发起总线复位及复位风暴

·在线加载功能(加载配置表、逻辑等文件)
·BM监控功能:监控总线数据、总线拓扑显示、数据解析

尺寸及重量

·PC接口卡:尺寸:(155±0.2)mmx(106±0.2)mmx(27±0.2)mm(max)，重量:小于300g
·CPCI接口卡:尺寸:(160±0.2)mmx(100±0.2)mmx(27±0.2)mm(max)，重量:小于300g
·PXE接口卡:尺寸:(160±0.2)mmx(100±0.2)mmx(27±0.2)mm(max)，重量:小于300g
