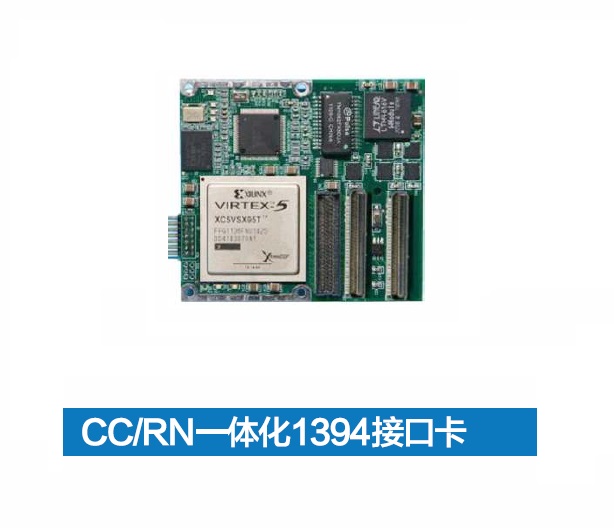

CCIRN一体化1394接口卡

主机接口

PCI，33MHz/32bit或PCle

1394接口

1个节点，3个Beta模式端口

开发环境

VxWorks5.5/天脉1/天脉2

工作温度

-55℃~70℃

功耗

小于6W

电源

+5V供电

功能特点

·物理层接口符合AS5643/1规范要求
·支持S100B、S200B、S400B传输模式，且模式可配置
·采用标准PCI主机接口
·CC和RN一体化设计，传输误码率小于10"@99.9%
·支持点到点结构的互连和环网的拓扑结构，支持闭环网络自动断开
·支持收发各128条消息调度，消息长度不小于512Bvte的异步流消息
·支持不大于8M Byte的流消息收发
·支持单播和广播通道设置
·具备网络通信配置非易失存储器，主机可访问，容量不小于4MB
·支持总线通信配置表及逻辑文件，通过总线通信进行加载，升级维护方便
·支持1路离散量输入和输出，且具备离散量接口保护电路
·采用共享主机存储工作方式，具备高速DMA引擎
·具备总线复位接口，支持主机软复位操作，网络数据线速收发处理能力

尺寸及重量

·尺寸:(80±0.2)mmx(74±0.2)mmx(15±0.2)mm(max)，重量:不大于80g
